磷酸鹽結合高鋁磚是我們在高鋁磚普遍使用的基礎上，對其原材料配比和生產工藝提煉進行優(yōu)化的基礎上研發(fā)的新 型耐火磚產品，在我國當前的耐火材料市場中占有一定地位。

　　磷酸鹽結合高鋁磚是以高鋁礬土熟料為骨料和細粉，磷酸或磷酸鋁為結合劑，經過半干法壓制成型、400℃～600℃ 熱處理制成的高鋁質耐火材料。

　　磷酸鹽質高鋁磚的密度為2.77g/cm，抗壓強度經過500℃處理冷卻后為105MPa；1000℃，為16.48MPa；荷重軟化溫 度：0.6%變形時為1325℃～1440℃，4%變形時為1495℃～1550℃，導熱系數：500℃為1.849,800℃為1.777,1000℃ 為1.748,1300℃為1.91；平均熱膨脹系數（10—8/℃）：500℃時為6.24,1000℃時為7.25,1300℃時為6.53。

　　磷酸鹽質高鋁磚制成品按照使用的結合劑不同，分為：

　　（P）磷酸鹽結合高鋁質磚：磷酸鹽結合高鋁質磚結合劑為濃度42.5%～50%的磷酸溶液；（PA）磷酸鋁結合高鋁質 耐磨磚：磷酸鋁結合高鋁質磚結合劑為工業(yè)磷酸、工業(yè)氫氧化鋁配比的溶液。

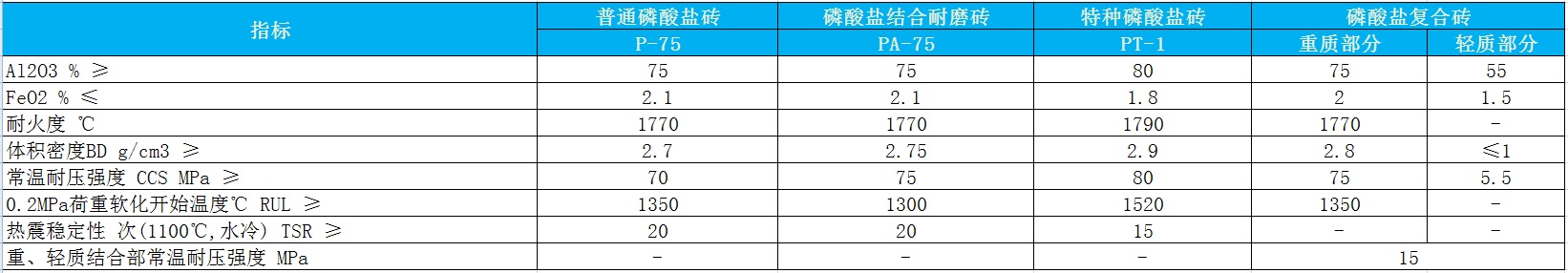

　　磷酸鹽結合高鋁磚的理化指標：

　　磷酸鹽質高鋁磚的特點：

　　1.優(yōu)點：具有耐高溫。耐侵蝕、耐急冷急熱、耐磨、強度高；

　　2.缺點：導熱系數大。

　　由于磷酸鹽質高鋁磚的優(yōu)良特性，相比高鋁磚的耐火度高、強度大、耐急冷急熱性好、耐磨性好，磷酸鹽質高鋁磚 的出現使之高鋁磚逐漸在水泥回轉窯的應用中淘汰。

　　磷酸鹽質高鋁磚主要用于水泥窯回轉窯預熱帶、高溫帶和風口磚等部位，適用于各類水泥窯使用效果良好。磷酸鋁 結合高鋁質磚主要應用于窯口及冷卻機。

　　榮盛耐火材料有限公司在保證現有產品的質量優(yōu)于市場同類產品的前提下，一直致力于研發(fā)新型的耐火產品，豐富 耐火行業(yè)的產品供給，給客戶更多選擇的空間。
